近日，備受矚目的長飛先進半導體項目正式建成投產，這一具有重大意義的事件，成為國內第三代半導體產業發展的重要里程碑，標志著我國在該領域邁出了堅實且關鍵的一步。

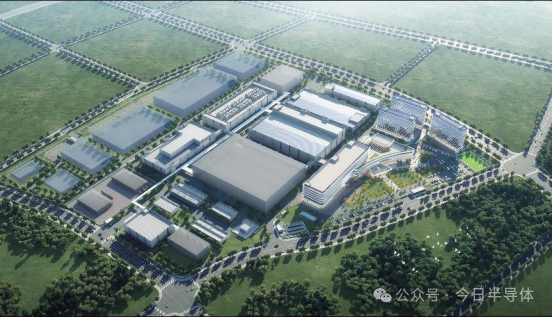

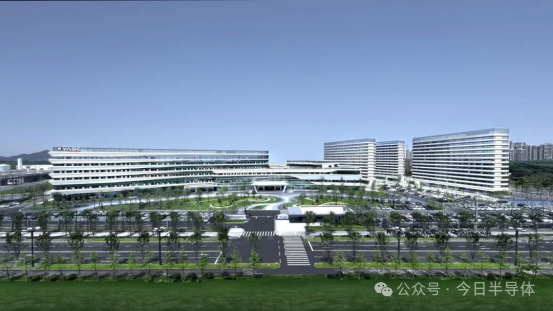

長飛先進半導體項目選址于湖北省武漢市東湖高新區，這片充滿創新活力的土地為項目的成長提供了肥沃的土壤。項目整體規模宏大，總占地面積達344畝，規劃總建筑面積為429041.04平方米，采用分兩期建設的模式逐步推進。目前，一期工程320522.72平方米已順利完成建設，眾多主要建筑物拔地而起，涵蓋了一座6英寸晶圓廠、一座封裝廠房、一座外延廠房、一座中央動力站，以及配套的研發大樓與倒班宿舍樓等，為項目的高效運營奠定了堅實基礎。
長飛先進半導體在技術研發和產業制造方面展現出了強大的實力和決心。該項目專注于碳化硅（SiC）功率半導體產品的研發及制造，擁有國內一流的產線設備和先進的配套系統。從外延生長、器件設計，到晶圓制造、模塊封測，長飛先進半導體具備全流程生產能力和技術研發能力，形成了完整的產業鏈條，這在國內半導體行業中具有顯著的競爭優勢。
項目建成投產后，將釋放出巨大的產能。預計可實現年產36萬片6英寸SiC MOSFET和SBD外延及晶圓、640萬只功率模塊、1800萬只功率單管。如此可觀的產能，不僅能夠滿足國內市場對于碳化硅功率半導體產品日益增長的需求，還將為我國相關產業的發展提供強有力的支撐，推動我國第三代半導體產業向更高水平邁進。
長飛先進半導體項目的投產，也將對當地經濟和產業發展產生積極的帶動作用。一方面，項目的運營將創造大量的就業機會，吸引各類專業人才匯聚武漢，為當地的人才市場注入新的活力。另一方面，項目的發展將帶動上下游相關產業的協同發展，形成產業集群效應，進一步提升武漢在半導體領域的產業競爭力和影響力。
展望未來，長飛先進半導體項目有望在第三代半導體產業領域持續發揮引領作用。隨著技術的不斷創新和市場的不斷拓展，該項目將為我國半導體產業的自主可控和高質量發展貢獻更多的力量，助力我國在全球半導體產業競爭中占據更加有利的地位。
